【开源】计算机网络课设-IP数据包头分析

标签: 暂无标签
本文内容版权归本人所有,任何人或团体、机构全部转载或者部分转载、摘录,请保留本博客链接或标注来源!

题目要求:
      设计一个模拟分析IP数据报头的程序
内容要求:
      随意输入IP数据报头(二进制形式,20字节),分析该报头各字段的值,并以点分十进制表示输出源地址和目的地址。
时间要求:

6月16日

布置题目,确定任务、查找相关资料

6月17日~6月19日

功能分析,软件总体设计,拟定详细设计,编写程序,调试程序、运行系统;

6月19日~6月19日

答辩后撰写设计报告。


      那么,开始写程序之前自然要准备一下相关数据了,我们来看看IP数据包头的结构如何:

4bits:      ip版本号
4bits:      ip报头长度,4个字节为一个单位
8bits:      ip数据报服务类型,PPPDTRUU
                          PPP:    数据报优先级,很少使用
                          D:      0一般延迟,1低延迟
                          T:      0一般传输量,1高传输量
                          R:      0一般可靠度,1高可靠度
                          UU :   保留,尚未被使用
16bits:      ip数据报总长度,包括头部和数据部分,就是总的ip数据报长度,包括被分割的ip数据报
16bits:      ip数据报识别码,标记多个被分割的小的ip数据报来自同一个大的ip数据报
3bits:        特殊标志,分割or不分割数据报使用,0DM
                          D:       0可以分段,1不可分段
                          M:       0ip为最后分段,1ip为非最后分段
13bits:      分段偏移,表示此ip分段,在整个ip数据报中所占的位置
8bits:        该数据报的生存时间,0~255,每通过1个路由器,减1,0时,将被抛弃
8bits:        协议代码,ip数据报内数据的种类
                          1:  ICMP
                          2:  IGMP
                          3:  GGP
                          4:  IP
                          6:  TCP
                          8:  EGP
                          17:  UDP
16bits:      报头效验码,检查报头错误
32bits:      来源的ip,即发送方的ip
32bits:      目标的ip,即接收方的ip
32bits:      其他参数+补齐项目。其他参数不足32bits,自动补齐

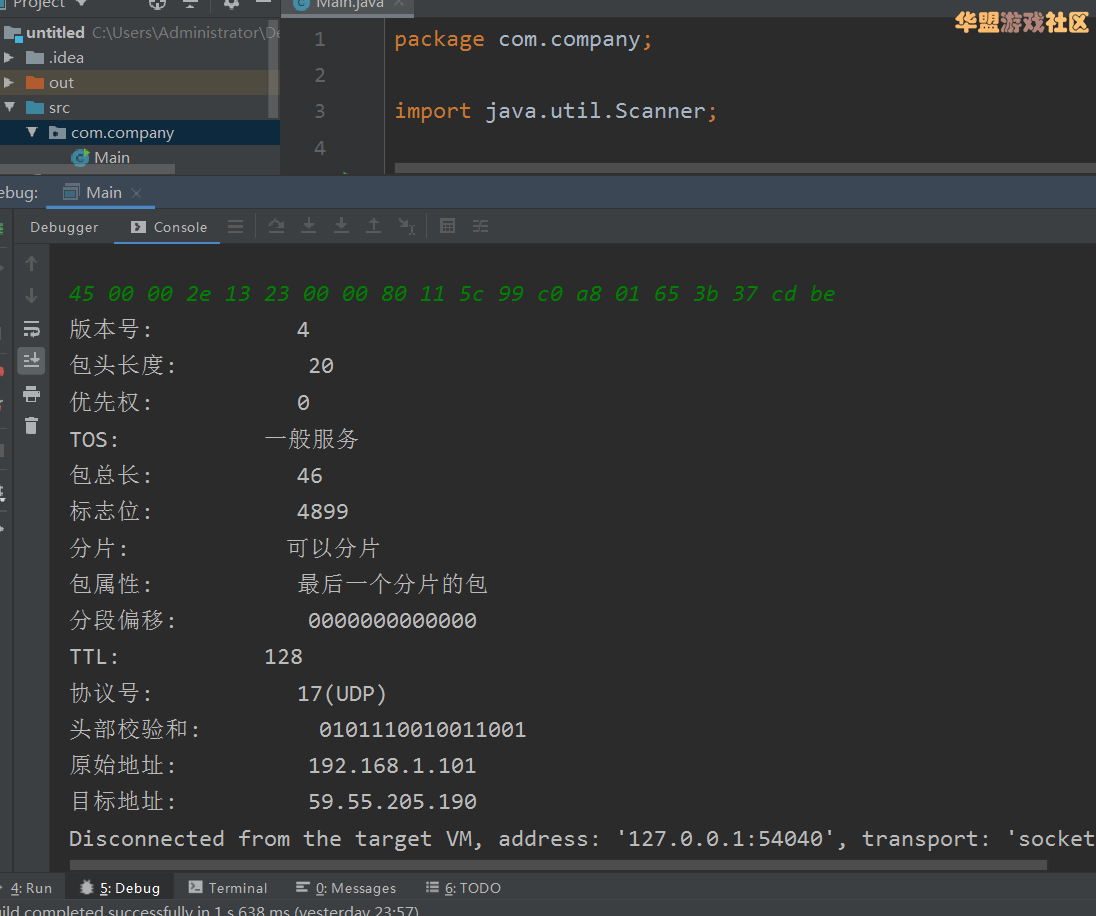

      好了,结构到手,那程序就简单了! 如下为运行结果截图:

      那么,上代码!

[Java] 纯文本查看 复制代码
package com.company;

import java.util.Scanner;

public class Main {

        public static void main(String[] args) {
                //45 00 00 2e 13 23 00 00 80 11 5c 99 c0 a8 01 65 3b 37 cd be

                System.out.println("请输入一串IP数据包头:");
                System.out.println();

                Scanner sc = new Scanner(System.in);
                String packet = sc.nextLine().replace(" ", "");
                sc.close();
                //得到所有位数据


                //版本号
                final int version = Integer.parseInt(packet.substring(0, 1), 16);
                //包头长度
                final int headerLength = Integer.parseInt(packet.substring(1, 2), 16) * 4;

                StringBuilder tmp = new StringBuilder(Integer.toBinaryString(Integer.parseInt(packet.substring(2, 4), 16)));
                int len = tmp.length();
                for (int i = 0; i < 8 - len; i++) tmp.insert(0, "0");

                //优先权
                final int priority = Integer.parseInt(tmp.substring(0, 3), 2);
                //最小延时、高吞吐量、最高可靠性、低成本(全为0为普通包,否则只能有一个为1)
                final String TOS;
                if (tmp.charAt(3) == '1') TOS = "最小延迟";
                else if (tmp.charAt(4) == '1') TOS = "最大吞吐量";
                else if (tmp.charAt(5) == '1') TOS = "最高可靠性";
                else if (tmp.charAt(6) == '1') TOS = "低成本";
                else TOS = "一般服务";
                //未使用位
                //IP数据报文总长(包含头部和数据)
                int packetLength = Integer.parseInt(packet.substring(4, 8), 16);
                //标志位(让主机判断这个包属于哪个分组)
                int identification = Integer.parseInt(packet.substring(8, 12), 16);

                tmp = new StringBuilder(Integer.toBinaryString(Integer.parseInt(packet.substring(12, 16), 16)));
                len = tmp.length();
                for (int i = 0; i < 16 - len; i++) tmp.insert(0, "0");
                //未使用, 必须为0
                //是否分片 0:可以 1:不可以
                String section = tmp.charAt(1) == '0' ? "可以分片" : "不能分片";
                //如果分片, 包属于 0:最后一个分片的包 1:分片中段的包
                String property = tmp.charAt(2) == '0' ? "最后一个分片的包" : "分片中段的包";
                //分段偏移
                String fragmentOffset = tmp.substring(3, 16);

                //TTL值
                int ttl = Integer.parseInt(packet.substring(16, 18), 16);
                //协议号
                int protocolCode = Integer.parseInt(packet.substring(18, 20), 16);
                String protocol = "未知";
                for (var val : protocolType.values()) {
                        if (val.getValue() == protocolCode)
                                protocol = val.name();
                }

                tmp = new StringBuilder(Integer.toBinaryString(Integer.parseInt(packet.substring(20, 24), 16)));
                len = tmp.length();
                for (int i = 0; i < 16 - len; i++) tmp.insert(0, "0");
                //头部校验和
                String checkSum = tmp.toString();
                //原始地址
                int[] sourceAddress = {
                                Integer.parseInt(packet.substring(24, 26), 16),
                                Integer.parseInt(packet.substring(26, 28), 16),
                                Integer.parseInt(packet.substring(28, 30), 16),
                                Integer.parseInt(packet.substring(30, 32), 16)
                };
                //目标地址
                int[] targetAddress = {
                                Integer.parseInt(packet.substring(32, 34), 16),
                                Integer.parseInt(packet.substring(34, 36), 16),
                                Integer.parseInt(packet.substring(36, 38), 16),
                                Integer.parseInt(packet.substring(38, 40), 16)
                };

                //输出包信息
                println("版本号:");
                println(String.format("%d", version));
                System.out.println();

                println("包头长度:");
                println(String.format("%d", headerLength));
                System.out.println();

                println("优先权:");
                println(String.format("%d", priority));
                System.out.println();

                println("TOS:");
                println(String.format("%s", TOS));
                System.out.println();

                println("包总长:");
                println(String.format("%d", packetLength));
                System.out.println();

                println("标志位:");
                println(String.format("%d", identification));
                System.out.println();

                println("分片:");
                println(String.format("%s", section));
                System.out.println();

                println("包属性:");
                println(String.format("%s", property));
                System.out.println();

                println("分段偏移:");
                println(String.format("%s", fragmentOffset));
                System.out.println();

                println("TTL:");
                println(String.format("%d", ttl));
                System.out.println();

                println("协议号:");
                println(String.format("%d(%s)", protocolCode, protocol));
                System.out.println();

                println("头部校验和:");
                println(String.format("%s", checkSum));
                System.out.println();

                println("原始地址:");
                println(String.format("%d.%d.%d.%d", sourceAddress[0], sourceAddress[1], sourceAddress[2], sourceAddress[3]));
                System.out.println();

                println("目标地址:");
                println(String.format("%d.%d.%d.%d", targetAddress[0], targetAddress[1], targetAddress[2], targetAddress[3]));
                System.out.println();
        }


        static void println(String msg) {
                System.out.printf("%-15s", msg);
        }

        enum protocolType {
                ICMP(1),
                IGMP(2),
                TCP(6),
                UDP(17);

                private final int index;

                protocolType(int index) {
                        this.index = index;
                }

                public int getValue() {
                        return index;
                }
        }
}
